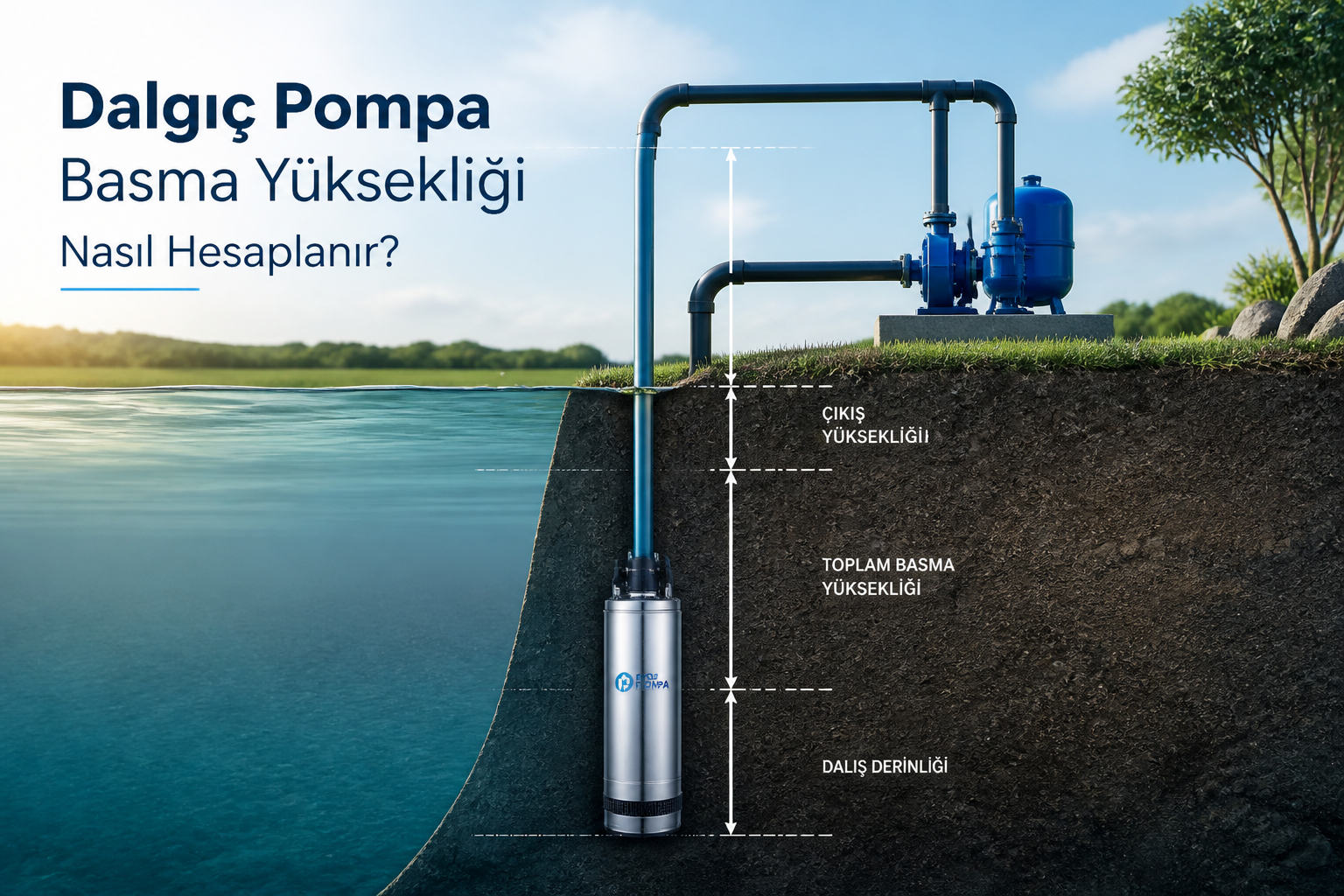

Dalgıç Pompa Basma Yüksekliği Nasıl Hesaplanır?
Dalgıç pompa basma yüksekliği, suyun kaynaktan alınarak istenen noktaya gerekli debi ve basınçla ulaştırılması için pompanın yenmesi gereken toplam direnci ifade eder. Yalnızca kuyu derinliğini dikkate almak doğru değildir. Kot farkı, çıkış basıncı, boru sürtünmesi ve bağlantı elemanlarından kaynaklanan kayıplar birlikte hesaplanmalıdır.
Dalgıç Pompa Basma Yüksekliği Nedir?
Basma yüksekliği genellikle metre su sütunu, yani mSS cinsinden belirtilir. Bu değer, pompanın suya kazandırabildiği enerjiyi gösterir. Pompa kataloglarında yer alan maksimum basma yüksekliği ise debinin sıfıra yaklaştığı teorik üst sınırdır. Bu nedenle seçim yapılırken yalnızca maksimum değer değil, ihtiyaç duyulan debide pompanın sağlayabildiği basma yüksekliği incelenmelidir.
Uygulamada hesaplanan değer, toplam dinamik yükseklik veya toplam manometrik yükseklik olarak da adlandırılır. Temel hesap şu şekilde yapılır:
Toplam basma yüksekliği = Statik yükseklik + Gerekli çıkış basıncı + Boru ve bağlantı kayıpları
Hesaplamada Kullanılan Temel Değerler
Statik yükseklik
Statik yükseklik, pompalama sırasında suyun bulunduğu dinamik seviye ile suyun ulaştırılacağı en yüksek nokta arasındaki düşey kot farkıdır. Kuyu uygulamalarında kuyu tabanı veya pompanın montaj derinliği yerine dinamik su seviyesi esas alınmalıdır.
Örneğin dinamik su seviyesi zeminden 18 metre aşağıda, suyun çıkacağı nokta ise zeminden 12 metre yukarıdaysa statik yükseklik 30 metredir.
Gerekli çıkış basıncı
Sulama sistemi, hidrofor tankı, filtre veya kullanım noktası belirli bir basınç gerektirebilir. Bu basınç metre su sütununa çevrilerek hesaba eklenir. Yaklaşık dönüşüm değeri şöyledir:
- 1 bar yaklaşık 10,2 mSS'dir.
- 2 bar yaklaşık 20,4 mSS'dir.
- 3 bar yaklaşık 30,6 mSS'dir.
Örneğin sistemin çıkış noktasında 2 bar basınca ihtiyacı varsa toplam basma yüksekliğine yaklaşık 20,4 metre eklenmelidir.
Boru ve bağlantı elemanı kayıpları
Su boru içinde ilerlerken sürtünme nedeniyle enerji kaybeder. Boru uzunluğu, iç çap, malzeme, debi ve akış hızı bu kaybı doğrudan etkiler. Dirsek, vana, çekvalf, filtre, daralma ve bağlantı parçaları da ilave kayıp oluşturur.
Kesin hesap için boru üreticilerinin basınç kaybı tabloları veya uygun hidrolik hesap yöntemleri kullanılmalıdır. Boru çapının gereğinden küçük seçilmesi akış hızını yükselterek sürtünme kaybını ve enerji tüketimini belirgin şekilde artırabilir.
Dalgıç Pompa Basma Yüksekliği Hesaplama Örneği
Bir kuyudaki dinamik su seviyesinin zeminden 18 metre aşağıda olduğunu, suyun zeminden 12 metre yukarıdaki bir depoya veya hatta basılacağını varsayalım. Kullanım noktasında 2 bar basınç gerektiğini ve boru hattındaki toplam kaybın 6 metre hesaplandığını düşünelim.
- Statik yükseklik: 18 + 12 = 30 metre
- Çıkış basıncı: 2 bar = yaklaşık 20,4 metre
- Boru ve bağlantı kayıpları: 6 metre
- Toplam dinamik yükseklik: 30 + 20,4 + 6 = 56,4 metre
Bu sistem için pompanın gerekli debide en az 56,4 mSS sağlayabilmesi gerekir. Ölçüm belirsizlikleri ve zamanla oluşabilecek performans değişimleri için makul bir emniyet payı eklenebilir. Yüzde 10 emniyet payı uygulanırsa hedef değer yaklaşık 62 mSS olur. Ancak gereğinden fazla emniyet payı kullanmak, yüksek enerji tüketimine ve sistemde aşırı basınca yol açabilir.
Debi ile Basma Yüksekliği Birlikte Değerlendirilmeli
Pompanın basma yüksekliği debiden bağımsız değildir. Debi arttıkça pompanın sağlayabildiği basma yüksekliği genellikle azalır. Bu nedenle önce saatlik veya dakikalık su ihtiyacı belirlenmeli, ardından hesaplanan toplam dinamik yükseklik ile pompa performans eğrisi karşılaştırılmalıdır.
Doğru çalışma noktası, ihtiyaç duyulan debi ile toplam basma yüksekliğinin pompa eğrisi üzerinde kesiştiği bölgedir. Pompanın sürekli olarak eğrinin uç noktalarında çalışması verim düşüşüne, motor yükünün değişmesine ve ekipman ömrünün kısalmasına neden olabilir.
Hesap Yaparken Sık Karşılaşılan Hatalar
- Kuyu derinliğini doğrudan statik yükseklik olarak kabul etmek
- Dinamik su seviyesi yerine pompanın montaj derinliğini kullanmak
- Boru çapı ve hat uzunluğundan doğan sürtünme kayıplarını ihmal etmek
- Dirsek, vana, çekvalf ve filtre kayıplarını hesaba katmamak
- Gerekli çıkış basıncını toplam yüksekliğe eklememek
- Pompayı yalnızca maksimum basma yüksekliğine göre seçmek
- Debi ihtiyacını ve pompa performans eğrisini dikkate almamak
Doğru Pompa Seçimi İçin Kısa Değerlendirme
Güvenilir bir dalgıç pompa hesabı için dinamik su seviyesi, çıkış kotu, gerekli kullanım basıncı, hedef debi, boru çapı ve hat uzunluğu sahada doğru şekilde belirlenmelidir. Elde edilen toplam dinamik yükseklik, pompanın ihtiyaç duyulan debideki performansıyla karşılaştırılmalıdır.
Basit sistemlerde temel formül yeterli olabilir. Uzun boru hatları, yüksek debiler, değişken su seviyeleri veya çok sayıda bağlantı elemanı bulunan uygulamalarda ayrıntılı hidrolik hesap yapılması daha güvenli ve enerji verimli bir sistem kurulmasına yardımcı olur.
